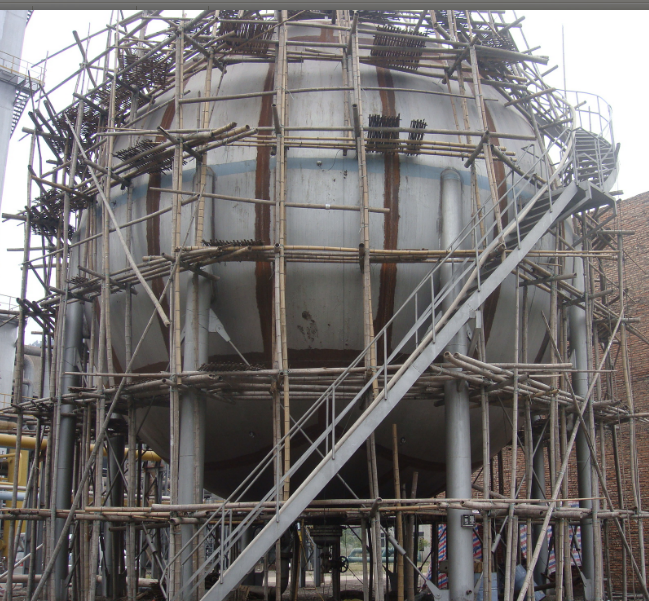

600立方米氧气球罐声发射检测

发布日期:2021-06-04

MONPAC用于探测金属容器结构的重要缺陷和损害,它可以在生产过程和正常使用下操作。缺陷在没有受载的区域和被动的缺陷不会产生AE信号。如下的一些缺陷可以产生AE:

裂纹扩展

腐蚀状态,腐蚀裂纹或局部屈服。

应力腐蚀裂纹

冶金性状的改变,包括屈服和晶界的断层。

01

球面定位与MONPAC强度分析

下图给出利用时差定位方法的球面定位示意图,可看出1通道存在大量的定位信号,这与现场实际试验情况有关,原因一:水压泵位于球罐顶部,即通道1探头处;原因二:水压泵的操作人员实时操作水压泵。因此造成通道1探头处存在大量定位信号。MonPAC的检测结果分析采用区域定位方式,同时通过专用的数据处理方法可尽量滤除非真实的AE信号,因此得到上述结果,即通道1为C级。

02

球面定位图


03

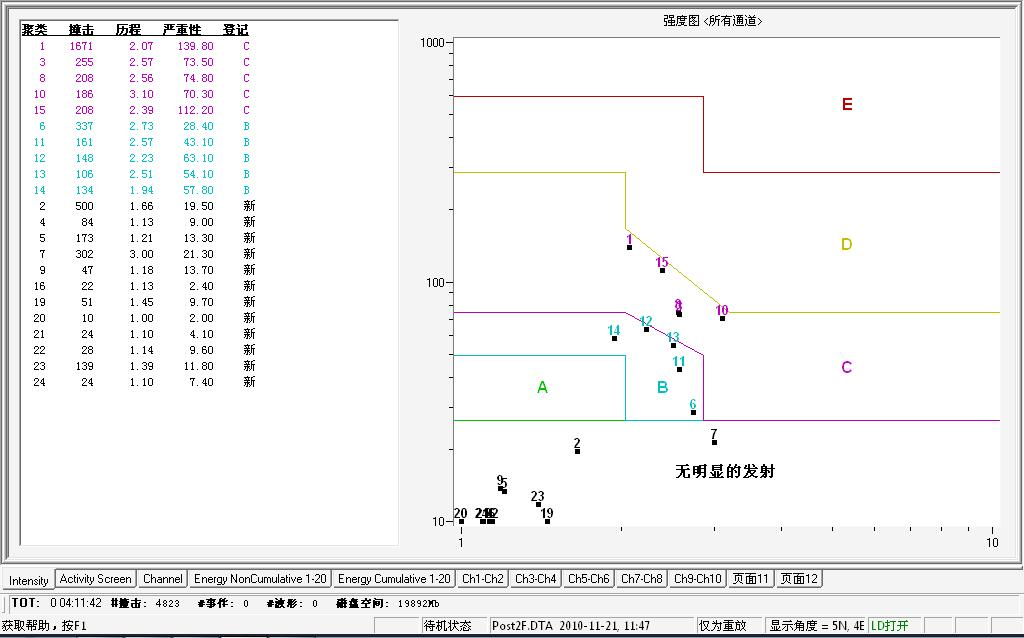

MONPAC分析图
