声发射案例

声发射技术在桥梁方面的监测

发布日期:2021-06-04

监测对象及目的

监测杭州湾大桥斜拉索的断丝,可实时掌握斜拉索中断丝数量,为业主评估斜拉索可靠性提供依据, 方案制定合理的维护更换计划。

02

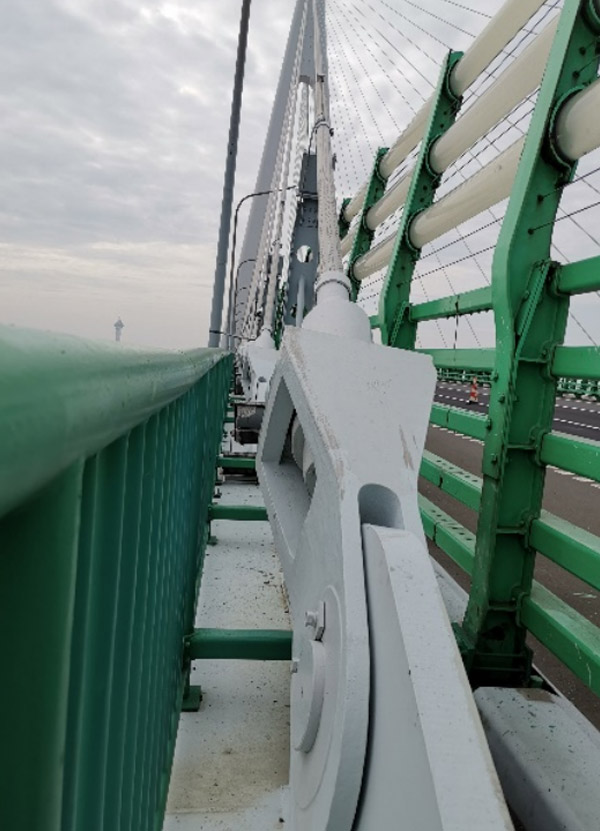

监测斜拉索示意图 传感器布置

监测设备

01

8通道SH-III,PAC通用软件+断丝监测软件模块。

03

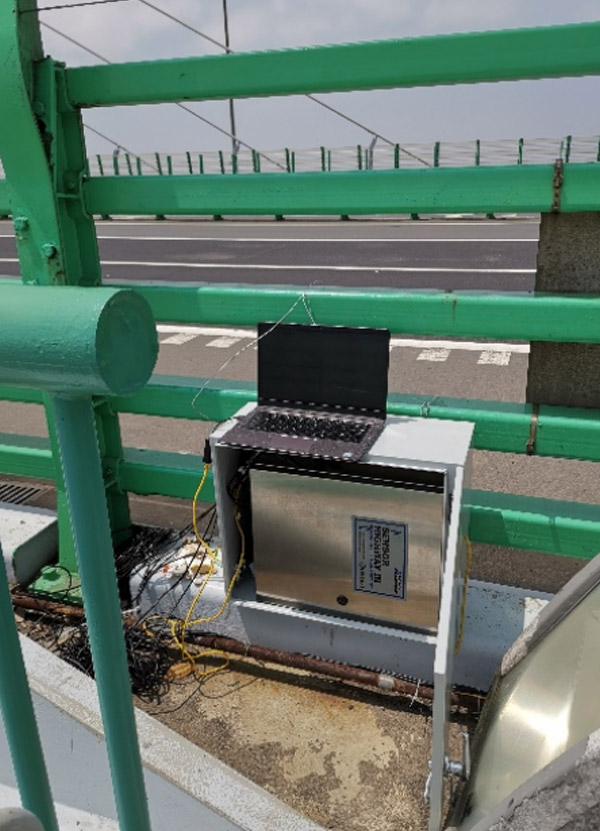

监测主机

监测效果:

04

8月4日监测数据

我们采用远程监测的方式对杭州湾大桥南航道桥南侧4根斜拉索进行了几个月的监测,上图为8月4日监测数据,可以清楚楚的看到南北向车流在早晚高峰时对桥面载荷的影响所产生的声发射信号,我们通过独有的断丝因子参数来判断这些较大的信号并非断丝信号,只是斜拉索承受较大载荷时产生的摩擦信号。

结论:

1.虽然几个月的监测过程中并未发现断丝信号,但通过前期的模拟试验结论,可以确认声发射监测斜拉桥、悬索桥断丝的可行性。

2.PAC独有的断丝因子特征参数能够准确的判断是否发生断丝。

3.可以准确的实时记录断丝数量,为用户维护、更换提供重要依据。
