声发射案例

起重机械应用

发布日期:2021-06-04

起重机械的起重臂、底盘、支架等结构均为板结构焊接件,各种板结构件组装成复杂的连接结构。起重机械在承受载荷过程中,这些板结构间的焊缝在疲劳载荷、过载载荷、弯扭复合载荷作用下,原有焊接缺陷形成裂纹源,长期的使用过程中会形成新生裂纹,并不断扩展,造成起重机械失效。采用声发射方法对起重机械容易发生失效的部位进行监测,找出起重机械在不同工况下的信号特征,指导后续检测此次检测目的在于发现起重机械在吊重摆动过程出现异响的位置,利用声发射判断起重机械旋转支撑处焊接箱体产生异响的部位,观察起重机械该种故障的声发射信号特征,作为今后检验的依据。

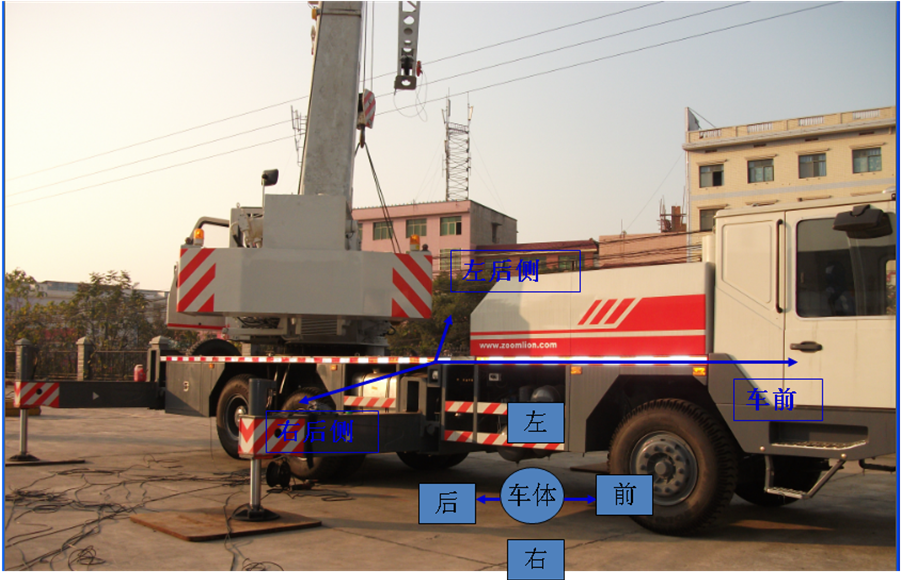

现场图片:

箱体与旋转台传感器布置

箱体与旋转台传感器布置


接收信号波形频谱图-箱梁定位图

接收信号波形频谱图-箱梁定位图

结论及建议:

1、声发射是一种在线健康监测方法,对于损伤的萌生、扩展、断裂等过程具有较高的灵敏性。

2、监测发现,异响源点主要位置位于转台后部两端,其部位为板材两侧焊接有多块槽钢。

2、本次检测采用区域-平面定位法,各个区域相互排查进行验证式检测。
