检测对象及目的：

对花岗岩进行单轴压缩变形加载时，在岩石四周布设探头，在不同变形阶段，对岩石进行超声波速度观测，波速度结构变化，研究岩石变形失稳破裂前内部结构的变化。

检测设备：

PCI-2或Express8设备;通用型AEwin软件;(仅限声发射部分)

检测效果：

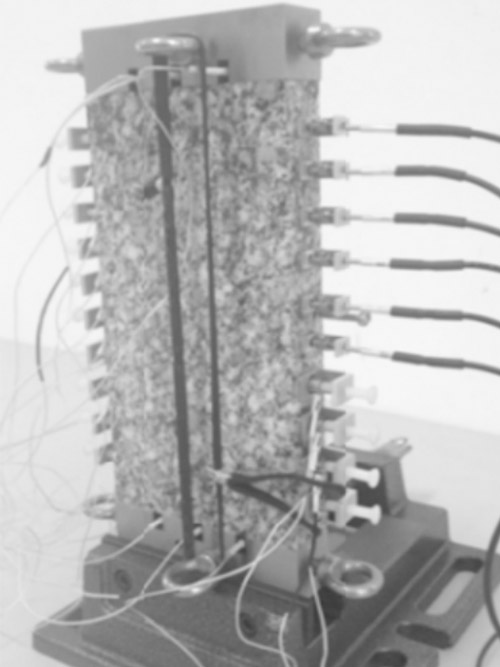

图1. 声发射探头布置示意图

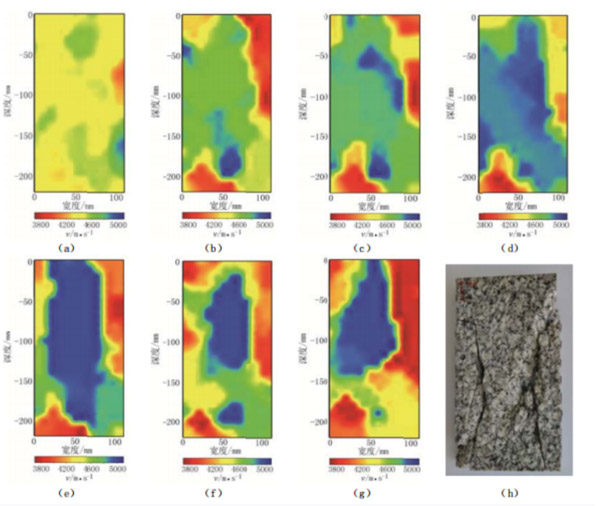

图2. 单轴加载过程中速度成像

通过观测单轴压缩变形破裂前花岗岩的超声波速度结构，可以研究岩石变形破裂前的内部结构变化。花岗岩单轴压缩变形破裂前，岩石速度先是整体逐步升高，然后，高速区域逐步缩小范围，波速变化局部化，在高速区域之间形成条带低速区。破裂发生在该低速带上。
